Руководство пользователя Реестра Сервисов

6.Администрирование.

6.3.Управление справочником «Системы».

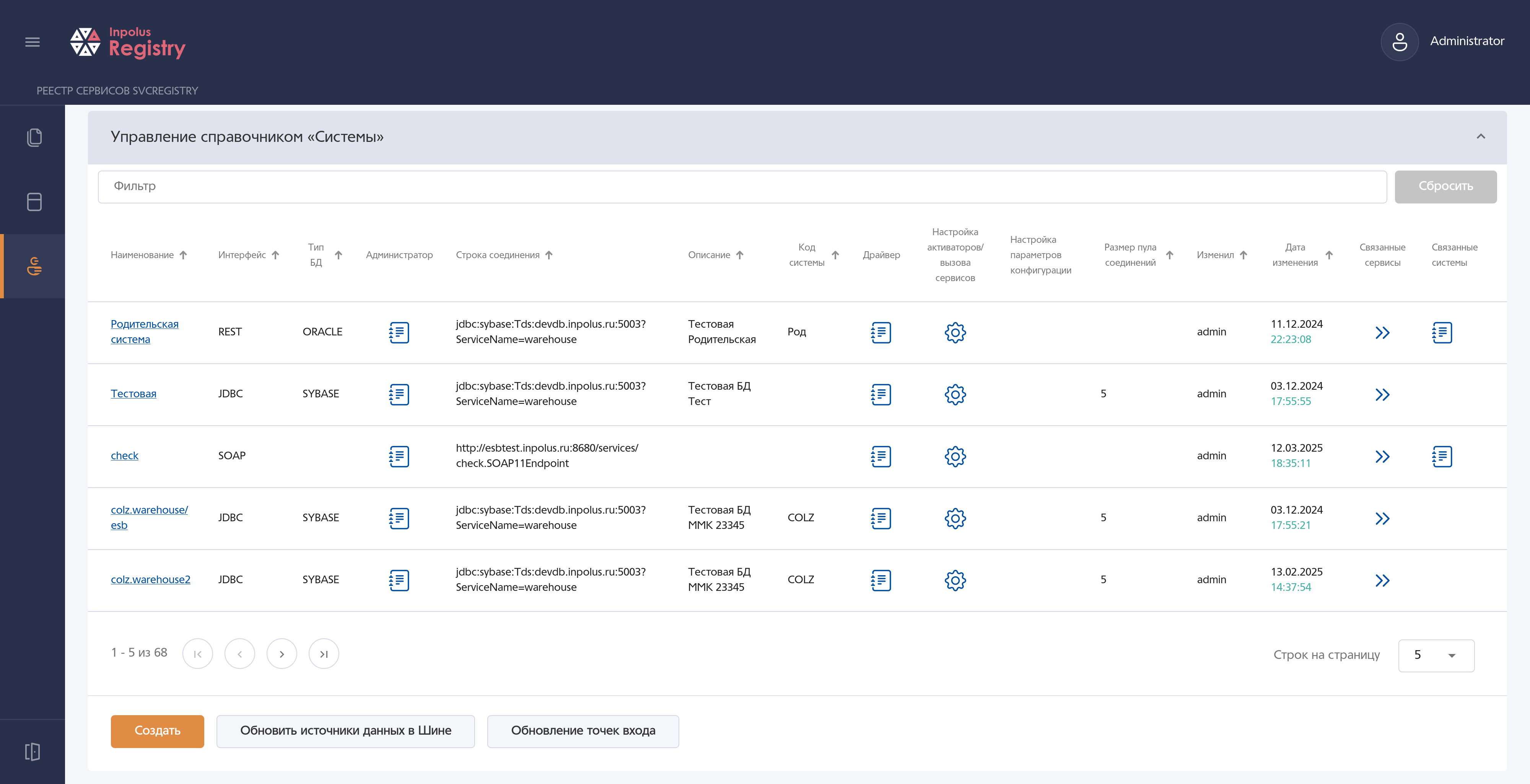

Область «Управление справочником «Системы»» содержит все используемые в Реестре системы взаимодействия с данными. Поле фильтра и кнопка «Сбросить» включают и выключают фильтрацию систем. Кнопка «Создать» создаёт новую систему.

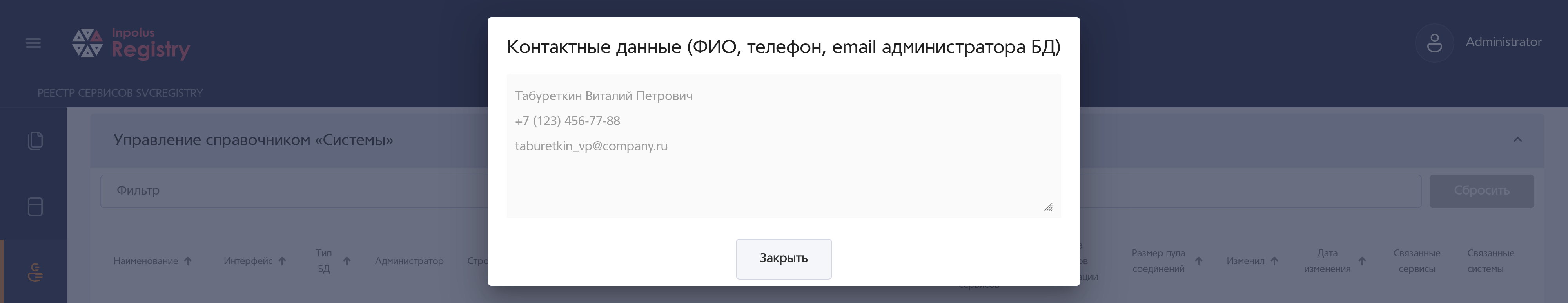

Кнопка в столбце «Администратор» открывает всплывающее окно диалога с данными администратора для просмотра.

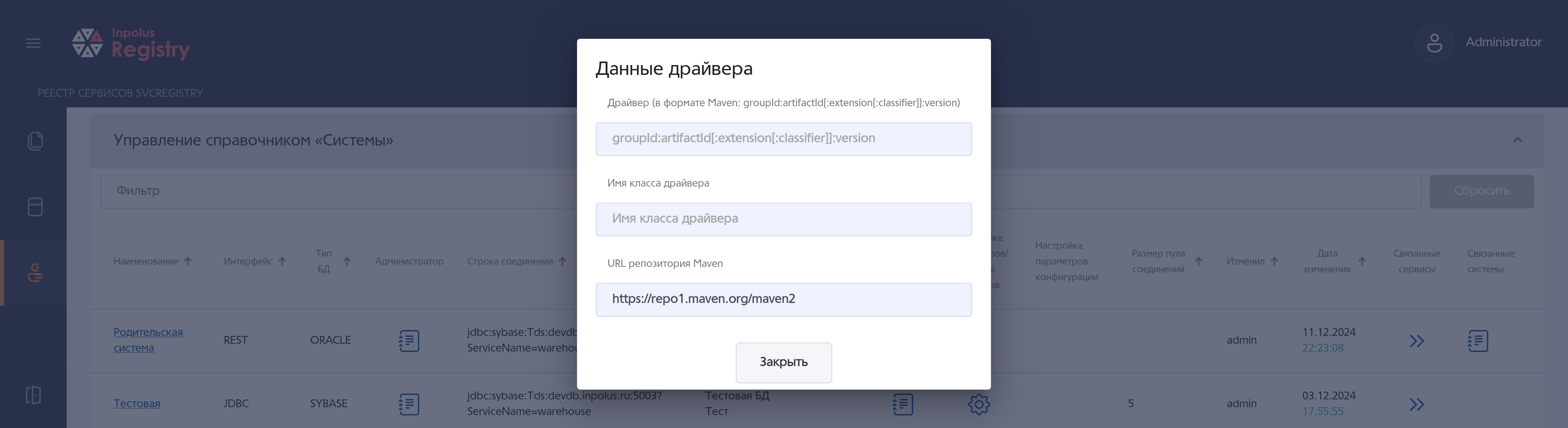

Кнопка в столбце «Драйвер» открывает всплывающее окно диалога настроек драйвера системы для просмотра.

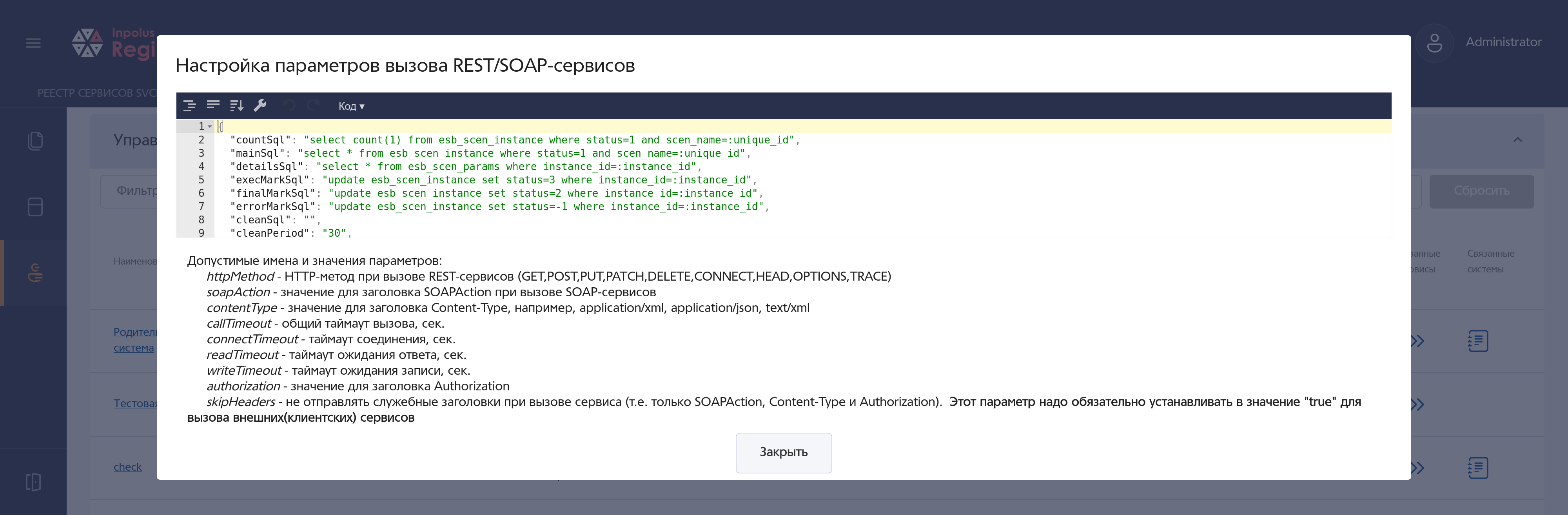

Кнопка в столбце «Настройка активаторов/вызова сервисов» открывает всплывающее окно настроек активаторов системы для просмотра и редактирования.

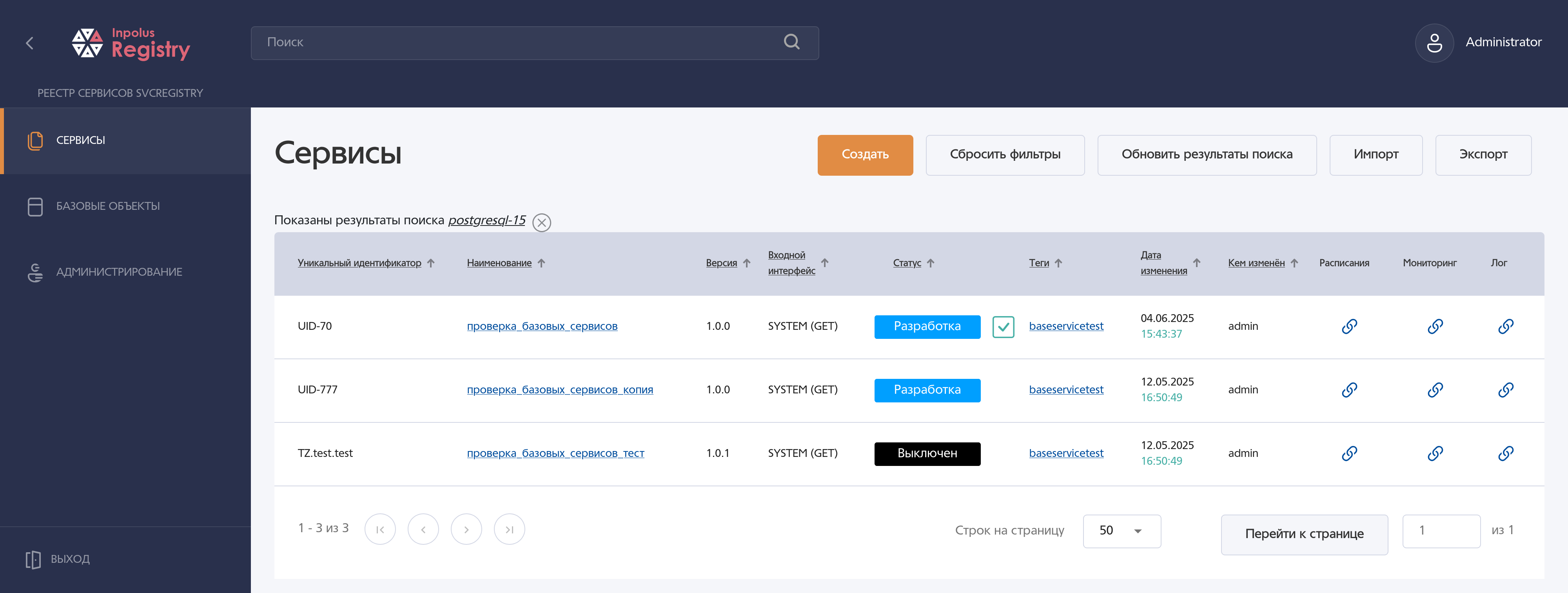

Кнопка в столбце «Связанные сервисы» выполняет переход на страницу сервисов с включенным фильтром по наименованию системы.

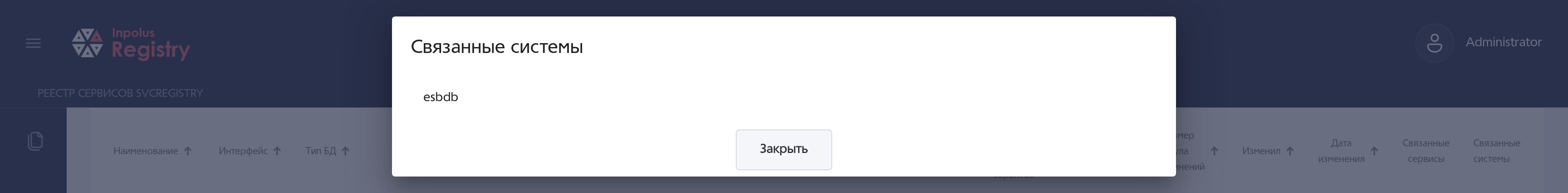

Кнопка в столбце «Связанные системы» открывает всплывающее окно связанных систем.

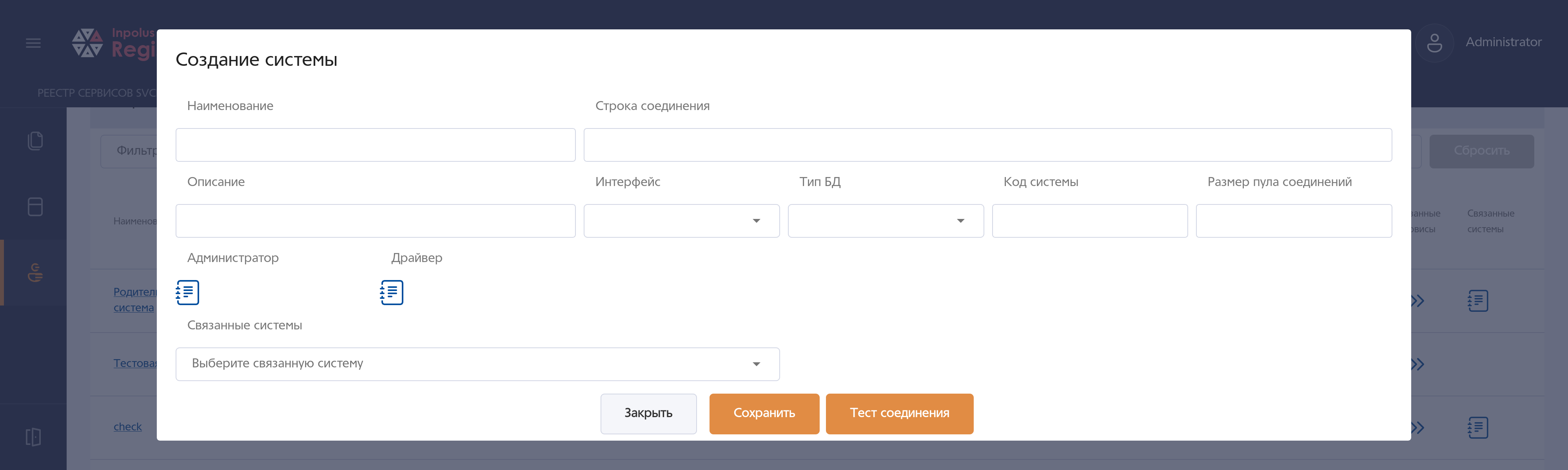

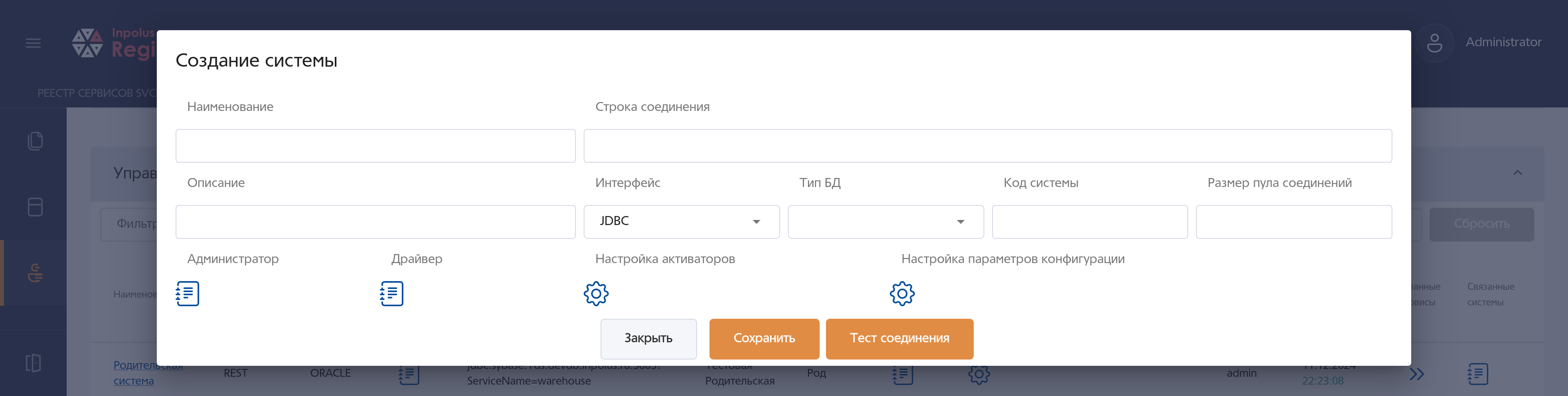

После создания нового интерфейса передачи данных начинается его редактирование.

После начала редактирования появляются кнопки «Настройка активаторов» и «Настройка параметров конфигурации»

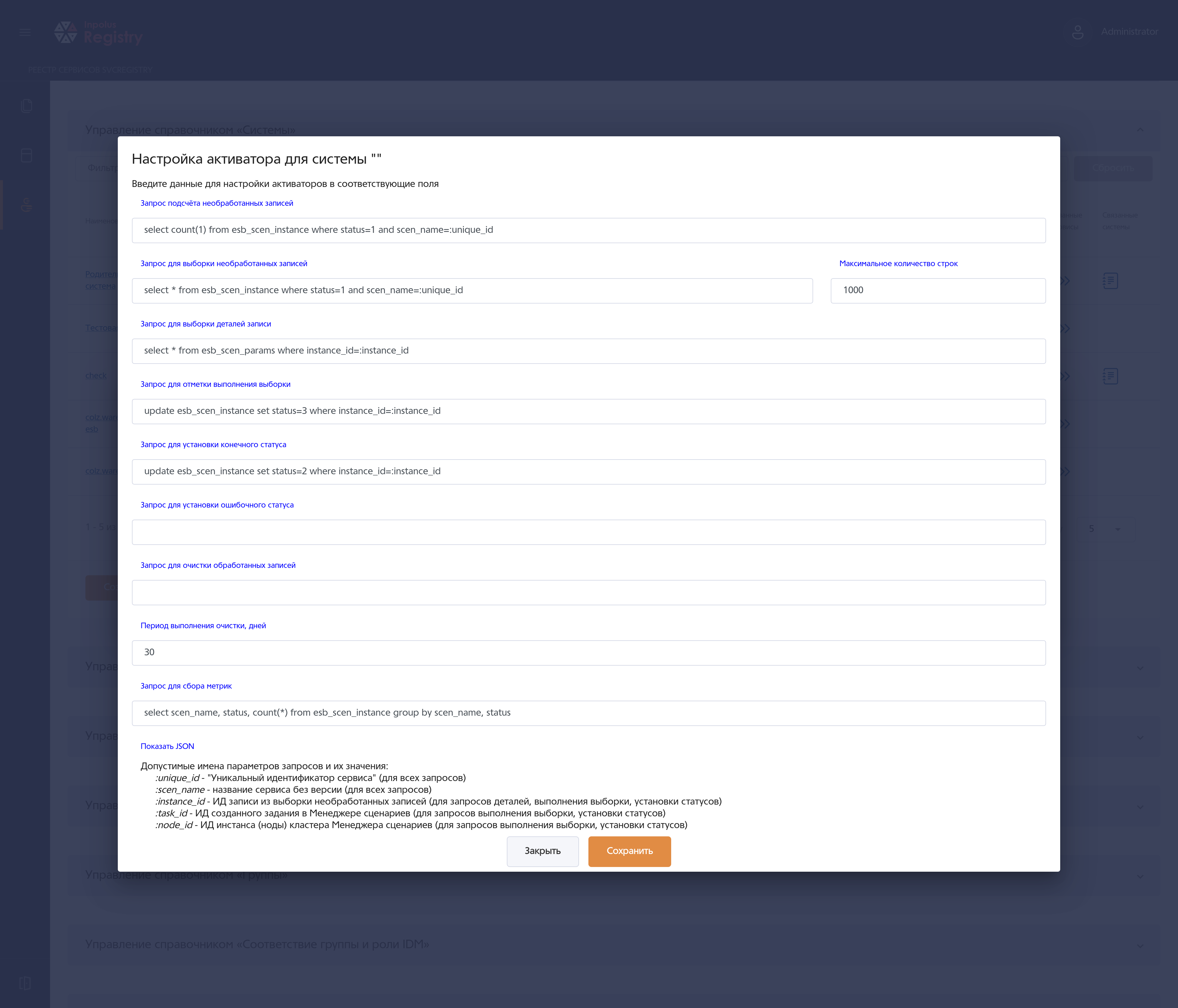

Кнопка «Настройка активаторов» открывает всплывающее окно настройки активаторов.

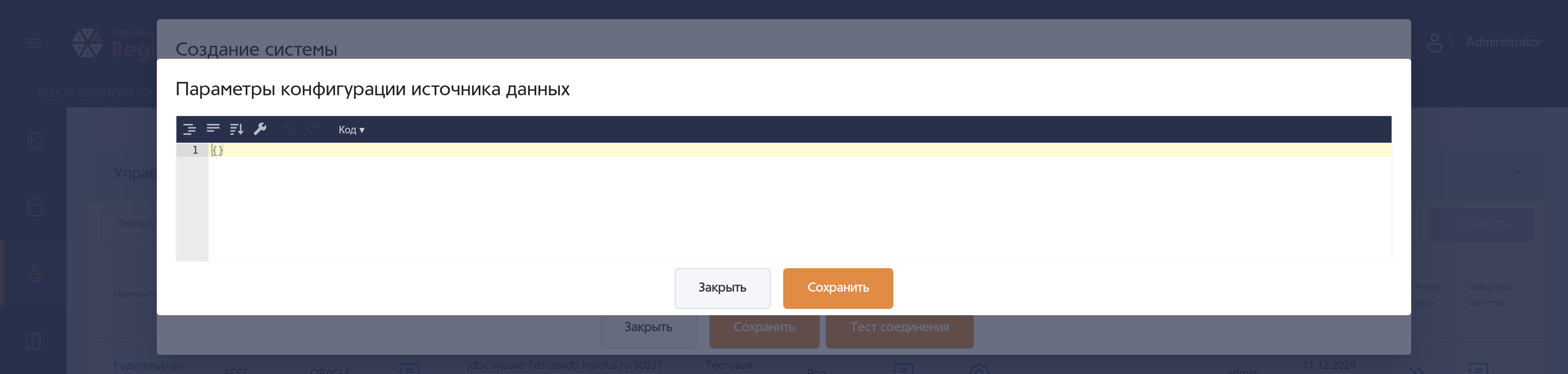

Кнопка «Настройка параметров конфигурации» открывает всплывающее окно настройки параметров конфигурации.

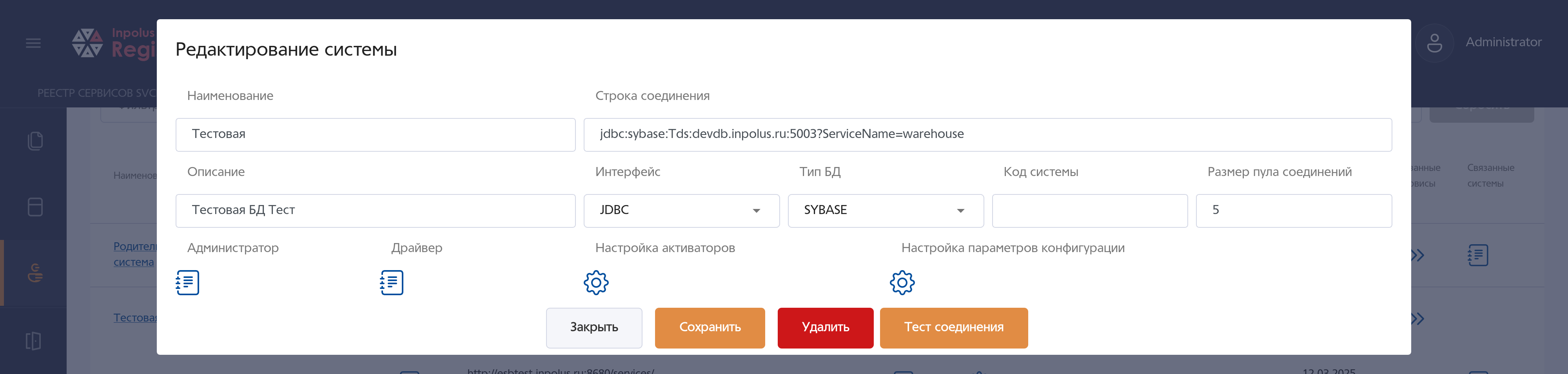

Редактирование имеющихся данных происходит аналогично.

Всплывающее окно редактирования появляются после нажатия на строку с данными. Кнопки «Обновить источники данных в Шине» и «Обновление точек входа» нужны для обновления источников данных и точек входя после редактирования или добавления данных в раздел «Системы».

Детализация параметра «Настройка активаторов/вызова сервисов».

Этот параметр обязателен для работы системы и определяет, как система взаимодействует с источником данных или внешним сервисом. Визуально он отображается в таблице иконкой шестерёнки, цвет которой зависит от состояния настроек:

• Красная иконка шестерёнки — настройки не заданы или заданы частично.
• Синяя иконка шестерёнки — настройки заданы (данные сохранены).

При наведении курсора на красную иконку отображается подсказка «Настройки активаторов не заданы!»

Настройка активаторов для JDBC-систем (Базы данных).

Открывается форма с SQL-запросами. Хотя система не блокирует сохранение, если какие-то поля оставить пустыми, активатор должен содержать все SQL-запросы для корректной работы.

Для корректной работы активатора необходимо заполнить указанные в таблице 33 обязательные и указанные в таблице 34 необязательные поля.

SELECT count(1)
  FROM esb_scen_instance
 WHERE status = 1 AND
       scen_name = :unique_id;

SELECT *
  FROM esb_scen_instance
 WHERE status = 1 AND
       scen_name = :unique_id;

SELECT *
  FROM esb_scen_params
 WHERE instance_id = :instance_id;

UPDATE esb_scen_instance
   SET status = 3
 WHERE instance_id = :instance_id;

UPDATE esb_scen_instance
   SET status = 2
 WHERE instance_id = :instance_id;

UPDATE esb_scen_instance
   SET status = -1
 WHERE instance_id = :instance_id;

SELECT scen_name,
       status,
       count( * )
  FROM esb_scen_instance
 GROUP BY scen_name,
          status;

Список допустимых имён параметров обязательных SQL-запросов приведён в таблице 35.

Валидация параметров.

Важно! Система не проверяет синтаксис SQL, наличие параметров в интерфейсе, заполнены ли все поля в настройках активаторов. Вы можете сохранить частично заполненные или даже пустые настройки, однако, без корректно заданных SQL-запросов активаторы не смогут работать, и связанные сервисы будут завершаться с ошибками. Активатор должен содержать все SQL-запросы для корректной работы. Если эти параметры отсутствуют, выполнение активатора завершится ошибкой, даже если запрос синтаксически верен.

Настройка параметров вызова REST/SOAP-сервисов.

Открывается JSON-редактор с параметрами вызова. Содержимое — объект с настройками. Пример корректной конфигурации приведён в таблице 36.

{
  "httpMethod": "POST",
  "contentType": "application/json",
  "callTimeout": 30,
  "connectTimeout": 10,
  "readTimeout": 30,
  "skipHeaders": true
}

{
  "soapAction": "http://inpolus.ru/CheckService",
  "contentType": "text/xml; charset=utf-8",
  "callTimeout": 60,
  "connectTimeout": 15,
  "readTimeout": 45,
  "skipHeaders": true
}

{
  "httpMethod": "POST",
  "contentType": "application/json",
  "callTimeout": 30,
  "connectTimeout": 10,
  "readTimeout": 30,
  "writeTimeout": 60,
  "skipHeaders": true
}

{
  "soapAction": "http://inpolus.ru/CheckService",
  "contentType": "text/xml; charset=utf-8",
  "callTimeout": 60,
  "connectTimeout": 15,
  "readTimeout": 45,
  "writeTimeout": 90,
  "skipHeaders": true
}

Допустимые имена и значения параметров приведены в таблице 37.

Важно:

• для REST обязательно указывать httpMethod, для SOAP - указывать soapAction, если требуется;
• все таймауты задаются в секундах и должны быть целыми положительными числами;
• параметр skipHeaders должен быть «true» при вызове внешних (клиентских) сервисов, чтобы избежать передачи внутренних служебных заголовков;
• если параметр не поддерживается вашим типом сервиса (например, httpMethod для SOAP), его можно не указывать.

Валидация параметров.

Система выполняет синтаксическую проверку корректности JSON в реальном времени, поэтому при некорректном формате синтаксиса сохранение не сработает, однако в интерфейсе не предусмотрена предварительная проверка содержимого JSON.

Валидация и семантическая проверка JSON на корректность введенных параметров вызова выполняется на сервере после отправки данных. Поэтому пользователь может сохранить JSON, который выглядит «нормально», но система откажется его использовать и вернет ошибку.

Детализация параметра «Настройка параметров конфигурации».

Опция «Настройка параметров конфигурации» предназначена для задания дополнительных настроек системы в формате JSON. Она применяется в основном для тонкой настройки подключения к источникам данных, особенно в сложных сценариях: при работе с кластеризованными БД, защищёнными соединениями (SSL/TLS), отказоустойчивыми конфигурациями или при необходимости настройки нестандартных параметров:

1. настройкиSSL/TLS (пример: {"sslEnabled": true, "trustStore": "/path/to/truststore"});
2. управления таймаутами (connectionTimeout, socketTimeout);
3. включения отказоустойчивости (failover);
4. указания специфических параметров драйвера.

Интерфейс настройки.

Открывается в отдельном диалоговом окне по клику на иконку шестерёнки в колонке «Настройка параметров конфигурации».

При первом открытии для новой системы поле инициализируется пустым объектом {}.

Используется JSON-редактор с поддержкой нескольких режимов:

1. Code — редактирование в виде текста (режим по умолчанию);
2. Tree — древовидное представление;
3. View — режим только для чтения;
4. Text — текстовый режим без форматирования.

Проверка синтаксиса и валидация параметров происходят аналогично предыдущему параметру.

Пример возможной конфигурации.

{
  "sslEnabled": true,
  "trustStore": "/path/to/truststore",
  "connectionTimeout": 5000,
  "failover": {
    "hosts": [
      "host1",
      "host2"
    ]
  }
}

Рекомендации по заполнению.

• используйте режим Tree в JSON-редакторе для наглядного редактирования;
• перед сохранением убедитесь, что JSON валиден;
• для SSL-подключений укажите полные пути к хранилищам сертификатов, убедитесь, что файлы доступны для чтения процессом;
• для отказоустойчивых систем укажите все узлы кластера, настройте разумное количество попыток переподключения.

Важно: если параметры не заданы, система использует настройки по умолчанию, что может привести к сбоям в защищённых или отказоустойчивых средах.

Кнопки управления (под таблицей справочника «Системы»).

Под таблицей систем расположены три перечисленные в таблице 38 кнопки, каждая из которых выполняет специфическую функцию.

Примечание: эти функции предназначены для синхронизации конфигурации Реестра сервисов с внешней интеграционной шиной. Операции выполняются в фоновом режиме и могут занять несколько минут при большом количестве систем.

Фильтрация

В справочнике «Системы» реализована полнотекстовая фильтрация по всем видимым колонкам таблицы.

Как работает фильтрация:

• поле «Фильтр» расположено над таблицей и позволяет вводить любой текст;
• поиск выполняется автоматически при вводе (без нажатия Enter);
• регистр не учитывается - например, поиск по jdbs найдёт все записи с таким сочетанием, в том числе JDBS;
• фильтрация применяется ко всем колонкам таблицы одновременно.

Управление фильтром:

• кнопка «Сбросить» очищает поле ввода и отменяет фильтрацию;
• кнопка становится активной, как только в поле введён хотя бы один символ;
• после нажатия «Сбросить» таблица отображает все записи без фильтра.

Перед удалением сервиса убедитесь, что он не используется в справочнике «Системы» (проверьте через «Связанные системы»).

Изменения в этом справочнике влияют на все связанные системы, поэтому вносите правки с осторожностью.
